Работа с модулем для моделирования одежды во многом напоминает процесс пошива настоящего костюма или платья. На этом этапе создания трехмерного героя, 3D-аниматору приходится перевоплощаться в портного и моделировать для трехмерного персонажа выкройки предметов виртуальной одежды. И, как водится, в большинстве случаев, одежду, сшитую по разработанным в программе выкройкам, приходится моделировать вновь и вновь, поскольку трудно с первого раза угадать с размерами и формой выкройки.

Улучшения в модуле Cloth позволяют быстро поправить форму готовой модели, не возвращаясь на этап работы со сплайновой выкройкой. Для этого необходимо назначить модели одежды модификатор, который наделит объект свойствами редактируемой оболочки (Edit Mesh), после чего подкорректировать форму одежды на персонаже на разных уровнях подобъектов. Когда форма одежды подправлена, нужно нажать кнопку Grab Target State, после чего можно отключить действие модификатора и вновь запустить просчет автоматической подгонки размеров одежды. Модуль автоматически "сошьет" выкройку, стараясь приблизиться к той форме, которая была задана при помощи модификатора Edit Mesh.

Другая интересная новая возможность модуля Cloth – определение степени прилипания ткани к поверхности объекта. За это отвечает новый параметр Cling, который был добавлен к настройкам ткани. Чем больше его значение, тем больше ткань прилипает к поверхности объекта, с которым она взаимодействует. Просчет симуляции поведения ткани с такими свойствами выглядит вполне правдоподобно – при воздействии на «прилипающую» ткань сторонней силой (например, ветром), она постепенно отрывается от поверхности объекта, к которому прилипла. На практике эту настройку также очень удобно использовать в сценах, где ранее необходимо было указывать высокий коэффициент трения ткани с объектами, например, если нужно создать афишу, которая отклеивается от стены, или покрывало на мольберте, которое постепенно спадает.

При анимации ткани очень важно знать, насколько она натянута. Без этого трудно спрогнозировать ее поведение при симуляции. Одно из нововведений модуля Cloth – визуальное отображение напряжения ткани в окне проекции. Напряженные, послабленные и нейтральные участки окрашиваются разными цветами, наподобие того, как это происходит при мягком выделении. Эта возможность включается параметром Tension в свитке настроек Simulation Parameters. При увеличении его значения цветовой переход между участками с разной напряженностью становится более плавным.

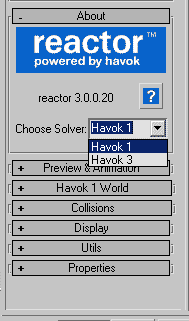

Выбирать подходящий движок нужно, исходя из поставленных задач: первая версия имеет больше возможностей и поддерживает все функции reactor, а Havok 3 работает только с твердыми телами, но зато обеспечивает более высокую скорость и точность просчета. Если попытаться использовать движок Havok 3 в сценах, где имеются неподдерживаемые типы объектов (скажем, вода), программа просто проигнорирует их и исключит из взаимодействия.

При выборе движка Havok 3 появляется новая группа параметров Simulation, в которой можно выбрать один из способов просчета динамических взаимодействий: Discrete, когда программа проверяет наличие столкновений только в начале и в конце каждого шага просчета анимации, и Continuous, когда проверка происходит постоянно. При работе с Havok 1 используется первый способ, в то время как для Havok 3 по умолчанию установлен способ Continuous.

mental ray 3.5

Совершенствование фотореалистичного визуализатора mental ray, интегрированного в 3ds Max, – это, прежде всего, требование времени. На рынке активно продвигаются подключаемые визуализаторы Maxwell Render, final render, V-Ray и другие. Несмотря на то, что mental ray уступает некоторым из них по скорости, он по-прежнему актуален и продолжает развиваться.

В 3ds Max 9 интегрирована новая версия mental ray 3.5, которая стала проще в настройке, а также обросла дополнительными возможностями.

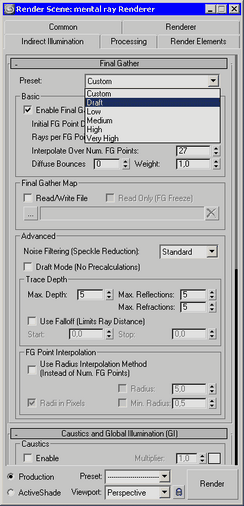

Подбирать настройки просчета изображения стало немного легче, поскольку в рендерер были добавлены многочисленные варианты предварительных установок визуализации. Так, например, точность вычислений финальной сборки можно задавать, используя список предустановок – пять вариантов качества плюс пользовательский набор параметров. Другой список с заранее заготовленными настройками предназначается для управления величины "шума", который появляется на изображении в результате использования опции финальной сборки. В зависимости от выбранной установки, специальный сглаживающий фильтр в большей или меньшей степени смягчает зашумленность изображения.
